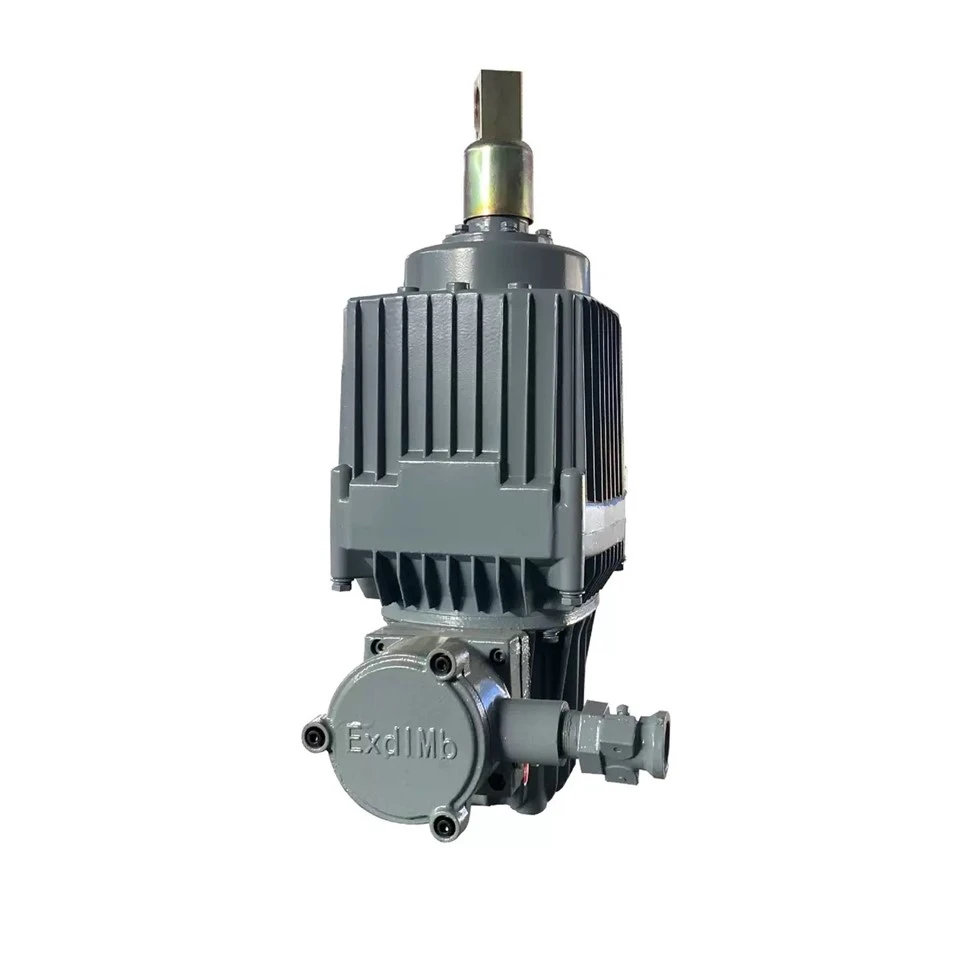

Bed -sarjan räjähdyskestävä sähköinen hydraulinen potkuri
Tarkoitukseen ja pääjuhlaanEristiikka:
- - Sängyn räjähdys - Todista sähköistä hydraulista potkuria käytetään pääasiassa ajolaitteena sähköisten hydraulisten rumpujarrujen kanssa, ja se voi myös suorittaa nopeita liikkeitä, kuten edestakaisin, ympyrä- ja heiluttamisen viivikoneiden läpi. Se sopii teollisuudenaloille, kuten nosto, kuljetus, metallurgia, kaivostoiminta, satamat ja rakentaminen.
- - sen räjähdys - Todisteesitys on yhdenmukainen GB3836.2 - 2010 "Räjähtäväympäristön osa 2; Explosion-Selflos-merkinnät ja" Exd II CT4GB ", Explosionin suojatut laitteet. IIA, IIB, IIC (I-luokka, luokan A II luokka, luokan B II luokka, luokan C II-luokka) Lämpötilaryhmä on T1-T4 Palava kaasu- tai räjähtäviä seoksia, jotka on muodostettu vastaavasti höyryn ja ilman, joka on muodostanut.
Käyttöolosuhteet:
- korkeus, joka ei ole enintään 1000m.
- ympäristölämpötila -20 astetta ~ +40 aste.
- Asennuspaikan kostuimen kuukauden keskimääräinen suurin suhteellinen kosteus ei saa ylittää 90%, ja kyseisen kuukauden keskimääräinen vähimmäislämpötila ei ole pienempi kuin 25 astetta. Lämpötilan muutosten sallitaan tapahtua kondensaatiota tuotteen pinnalla.
- ympäröivän ympäristön pilaantumistason sallitaan olla taso 3.
- Virtalähde on kolme - Vaihe AC: 127V/220V, 380V/660V, 660V/1140V, 50Hz (60Hz).
Malli merkitys
Ääriviivat kaavio
Ääriviivat taulukko
Yksikkö: mm
|
Malli |
A |
B |
C |
D |
E |
F |
G |
H |
K |
L |
M |
N |
0 |
P |
Q |
R |
S |
T |
U |
V |
W |
|
Sänky 30/5 |
410 |
50 |
34 |
15 |
16 |
25 |
16 |
18 |
160 |
80 |
80 |
40 |
270 |
16 |
85 |
55 |
75 |
98 |
20 |
15 |
|
|
Sänky 50/6 |
490 |
60 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
307 |
20 |
85 |
55 |
75 |
100 |
22 |
15 |
|
|
Sänky 80/6 |
490 |
60 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
307 |
20 |
85 |
55 |
75 |
100 |
22 |
15 |
|
|
Bed50/12 |
570 |
120 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
307 |
20 |
|||||||
|
Sänky 80/12 |
570 |
120 |
36 |
18 |
20 |
30 |
20 |
23 |
190 |
95 |
120 |
60 |
307 |
20 |
|||||||
|
Sänky 121/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
|
Sänky 201/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
|
Sänky 301/6 |
690 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
130 |
80 |
120 |
147 |
35 |
20 |
130 |
|
Sänky 121/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
190 |
||||||
|
Sänky 201/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
190 |
||||||
|
Sänky 301/12 |
750 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
324 |
25 |
190 |
||||||
|
Sänky 630/12 |
910 |
120 |
38 |
25 |
25 |
40 |
25 |
35 |
270 |
130 |
90 |
40 |
346 |
25 |
Huomaa: Erityiset mallit, rakenteet ja ulkoiset mitat ovat muuttuneet.
Tärkeimmät tekniset parametrit
|
Malli |
Arvioitu työntövoima (N) |
Nimellis aivohalvaus (mm) |
nimellisjännite (V) |
Nimellisvirta (a) |
Voima (W) |
Jarrujoukko (N) |
Työtiheys (c/h) |
Toimintaaika (t) |
Paino (kg) |
|||
|
dI |
DII CT4 |
dI |
DII CT4 |
dI |
DII CT4 |
|||||||
|
Lyhyt aivohalvaus |
||||||||||||
|
Bed30/5 |
300 |
50 |
380 |
0.46 |
200 |
200 |
270 |
1500 |
0.37 |
0.36 |
36 |
36 |
|
Bed50/6 |
500 |
60 |
380 |
1.2 |
330 |
330 |
460 |
1500 |
0.62 |
0.61 |
52 |
52 |
|
Bed80/6 |
800 |
60 |
380 |
1.42 |
330 |
330 |
750 |
1500 |
0.5 |
0.49 |
53 |
53 |
|
Bed121/6 |
1250 |
60 |
380 |
1.44 |
365 |
365 |
1200 |
1500 |
0.58 |
0.54 |
76 |
76 |
|
Bed201/6 |
2000 |
60 |
380 |
1.45 |
450 |
450 |
1900 |
1500 |
0.57 |
0.46 |
78 |
78 |
|
Bed301/6 |
3000 |
60 |
380 |
1.46 |
550 |
550 |
2700 |
1500 |
0.74 |
0.44 |
79 |
79 |
|
Pitkä aivohalvaus |
||||||||||||
|
Bed50/12 |
500 |
120 |
380 |
1.2 |
330 |
330 |
一 |
900 |
1.02 |
0.72 |
62 |
62 |
|
Bed80/12 |
800 |
120 |
380 |
1.42 |
330 |
330 |
一 |
900 |
0.83 |
0.65 |
63 |
63 |
|
Bed121/12 |
1250 |
120 |
380 |
1.44 |
365 |
365 |
一 |
900 |
0.99 |
0.81 |
79 |
79 |
|
Bed201/12 |
2000 |
120 |
380 |
1.45 |
450 |
450 |
一 |
900 |
1.10 |
0.65 |
81 |
81 |
|
Bed301/12 |
3000 |
120 |
380 |
1.46 |
550 |
550 |
一 |
900 |
1.31 |
0.64 |
83 |
83 |
Huomaa: Erityiset mallit, rakenteet ja ulkoiset mitat ovat muuttuneet.
Tuotteen esittely
Bed -sarjan räjähdys - Todistus Sähköinen hydraulinen potkurit omaksuvat räjähdyksen - todistusrakenteen, erityisen räjähdyksen - todistuskuoren ja tiivistystekniikan, joka kestää sisäisen räjähdyksen paineen ilman vaurioita, iskee tehokkaasti sisäisiä sähköisiä komponentteja ulkoisesta räjähdyksestä kaasuympäristöstä. ja vältä aiheuttaen suurempia räjähdysonnettomuuksia. Moottorin akselilla ja työntötangolla on tehty erityinen pintakäsittely, pidentäen huomattavasti tiivisteiden elinkaarta. Vaihteistoosa on täysin kaksinkertainen suljettu rakenne, ja kaikki tiivisteet ja laakerit on valmistettu maailmasta - tunnettuja tuotteita. Tiivistys on luotettava ja voi tehokkaasti estää öljynvuotoja ja ulkoisia epäpuhtauksia pääsemästä, pidentäen potkurin käyttöiän.
